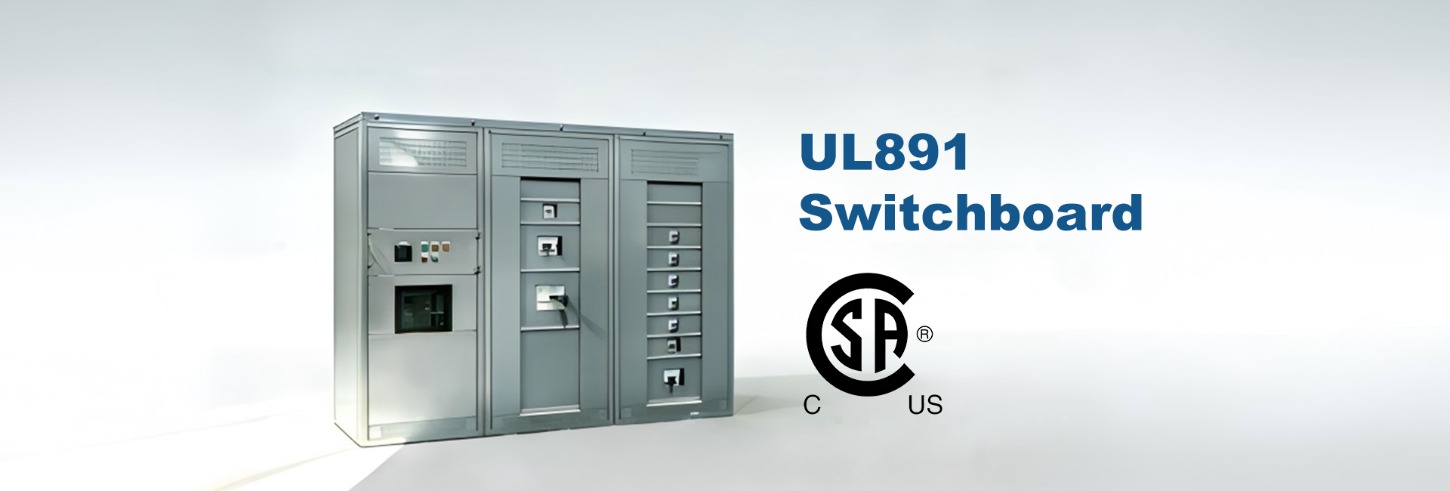

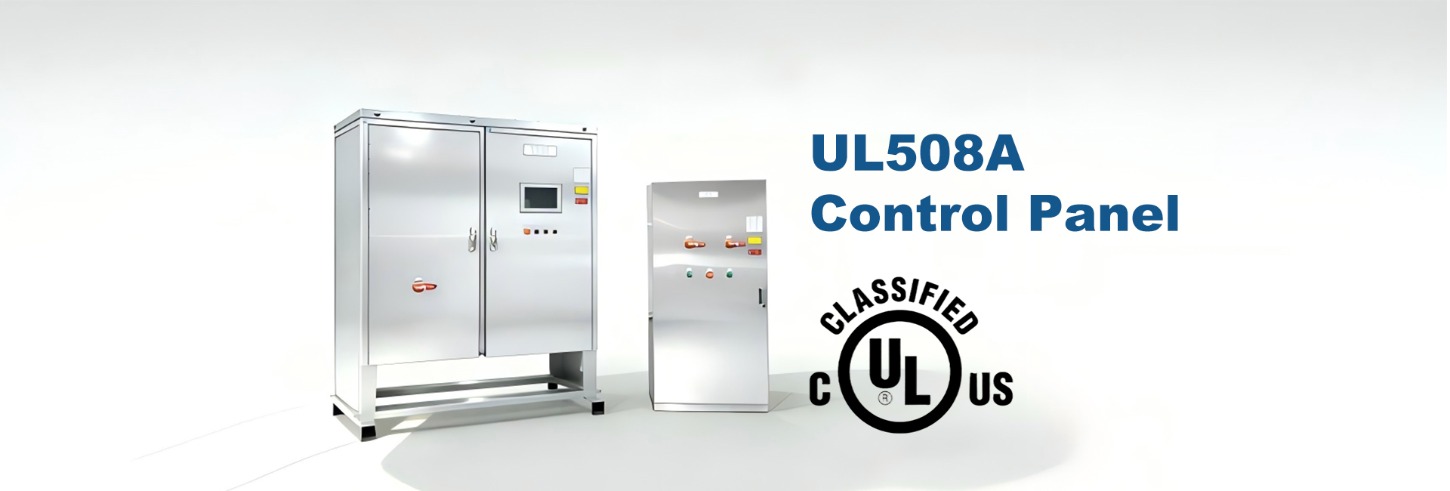

電気技術者にとって、産業用制御パネル (UL508A) および低電圧開閉装置 (UL891) の設計には、一連の複雑な技術的および手順上の課題が繰り返し発生します。コンプライアンスは単なるチェックボックスではなく、安全性、信頼性、市場アクセスに不可欠です。 Shanghai Jisheng Energy Co., Ltd. は、エネルギーおよび電力分野における豊富なプロジェクト経験を通じて、これらの基準を効率的に対処するための強力な方法論を開発しました。このガイドでは、一般的な問題点に対処し、実際のアプリケーションから導き出された実用的なソリューションを提供します。
A. 一般的な課題とフィールドテスト済みのソリューション
短絡電流定格 (SCCR) の計算
問題点 : アセンブリ、特にマルチベンダーのコンポーネントの SCCR の決定は、依然として UL508A 準拠において最もエラーが発生しやすく、時間のかかる側面の 1 つです。
実証済みのソリューション :
- シリーズ評価方法を厳密に適用し、検証された組み合わせ評価が文書化されていることを確認します。
- UL 認定のデジタル ツールを使用して、計算をモデル化して検証します。
- Shanghai Jisheng Energy のプロジェクトで実証されているように、電流制限デバイス (CLD) を組み込むと、アセンブリの全体的な SCCR を体系的に高めることができます。
- すべてのコンポーネントの評価と計算の前提について、明確で監査可能な証跡を維持します。
温度上昇テストの失敗
ペインポイント t : 定格負荷下で機器が温度制限を超えることは、UL891 不適合やプロジェクト遅延の原因となることがよくあります。
効果的な戦略 :
- 早期にシミュレーションする: 設計段階で熱モデリングを実施し、ホットスポットを特定します。
- 冷却のための設計: 自然対流のためにレイアウトを最適化します。許容できる場合には、積極的な冷却を考慮してください。
- 重要な点: PV および蓄電システムに関する上海吉生能源の取り組みでは、優れた熱特性を持つコンポーネントと断熱材を選択することがテストで効果があることを確認しています。
- 事前テスト: 公式評価の前に内部熱テストを実行します。
絶縁調整と空間距離/沿面距離
問題点 : 電圧、汚染度、材料グループに基づいて要件のマトリックスをナビゲートすることは複雑であり、多くの場合見落としにつながります。
ベストプラクティス :
- UL規格に準拠したプロジェクト固有のチェックリストを作成して使用します。
- 境界例については、UL ガイダンス文書を参照してください。
- Shanghai Jisheng Energy からの重要な教訓: 常に最悪の過渡過電圧シナリオを想定して設計してください。
- 絶縁パスのみに焦点を当てたピアレビューを実行します。
配線および終端エラー
問題点 : 不適切なワイヤのサイズ設定、結束方法、または規格に準拠していない終端処理は、コストのかかる再作業を必要とする一般的な監査結果です。
実施ガイダンス :
- 関連するすべての軽減係数を適用して、実際の負荷電流に基づいて導体のサイズを決定します。
- Shanghai Jisheng Energy の QC プロトコルでは、メーカー指定のトルク値と終了方法を厳守することが義務付けられています。
- ワークショップ用に、承認された終端の物理的な「ゴールデン サンプル」を作成します。
文書とラベルの不備
問題点 : 銘板が不完全、取扱説明書が不足している、または文書が一貫性がない場合、認証が停止される可能性があります。
系統的な修正 :
- Shanghai Jisheng Energy のプロセスに従い、キックオフ ミーティングでラベルと文書の要件を開始します。
- テンプレートを使用して、プロジェクト間の一貫性を確保します。
- 提出前に、Document Ready for Review（DRR）ゲートを実装します。
- 非標準的なラベルのニーズについては、早めに UL フィールド エンジニアにご相談ください。
B. 業界のケーススタディ: 上海インフラズウィン エナジーの統合アプローチ
UL508A と UL891 の両方のリストを必要とする最近の系統接続型エネルギー貯蔵プロジェクトにおいて、Shanghai Jisheng Energy のチームは以下によってコンプライアンスの合理化に成功しました。
- モジュラー設計の採用: サブアセンブリは事前に認定されており、最終的なアセンブリ評価が簡素化されています。
- デジタル ダッシュボードの活用: コンポーネントの認定、テスト レポート、リビジョン管理のリアルタイム トラッカー。
- サプライヤーとの共同エンジニアリング: インターフェース設計に関して主要ベンダーと協力して、コンプライアンスを事前検証します。
- フロントローディング認証: 戦略に沿って調整するために、予備設計レビュー (PDR) 中に UL チームを参加させます。
C. コンプライアンスワークフローの最適化
設計中:
- 標準のレビュー チェックポイントをステージ ゲート設計プロセスに統合します。
- 包括的な UL 認証パッケージを提供するサプライヤーからコンポーネントを選択します。
- 認証範囲を分離して簡素化するためのモジュラー アーキテクチャを検討してください。
事前テスト:
- 社内で「模擬監査」と事前準拠テストを実施します。
- すべての測定機器が最新の証明書で校正されていることを確認してください。
- 重要な組み立て手順の背後にある「理由」について構築技術者をトレーニングします。
認証機関と協力する:
- 新規または複雑な側面について話し合うために、申請前カンファレンスをスケジュールします。
- スケジュールと潜在的なハードルについて透明性を保ちます。
- Shanghai Jisheng Energy がアドバイスしているように、安全で準拠した製品を実現するための協力パートナーとして UL エンジニアを扱ってください。
UL508A および UL891 に準拠することは、単なる規制上のハードルではありません。これは、習得すれば製品の品質、安全性、顧客の信頼を向上させる規律です。 Shanghai Jisheng Energy Co., Ltd. のような企業の経験は、プロアクティブで体系的かつ協力的なアプローチにより、コンプライアンスがコストセンターからエンジニアリングの卓越性の指標に変わることを示しています。これらの実践的な戦略を採用することで、電気エンジニアは、より高い予測可能性と効率性を備えた、優れた認定可能な設計を提供できます。
