1.周囲温度：周囲の気温は40°Cを超えず、-5°Cを下回らず、その平均温度は24時間以内に35°Cを超えません。
2。周囲の湿度：空気はきれいで、その相対湿度は40°の温度で50％を超えず、低温でより高い相対湿度が許可されます。たとえば、20°Cで90％、25°Cで短い期間まで。ただし、温度の変化により、中程度の凝縮が発生する場合があります。
3. -25°Cから55°Cの間の温度範囲は、輸送および貯蔵プロセスに適しており、最大70°Cまで短期間（24時間以下）。
4.高度は2000メートルを超えていません。
5。地震の強度は8度を超えません。
6。環境汚染レベル：レベル3。
7.使用条件が上記の労働条件に合わない場合、ユーザーはメーカーに提案し、ソリューションを交渉します。
電気パラメーター
| 定格電圧v | メインサーキット | AC400V、AC690V |
| 補助回路 | AC220V、AC400V、DC110V、DC220V |
| 定格断熱電圧v | メインサーキット | AC690V、AC1000V |
| 定格衝動に耐える電圧に耐える（1.2/50μs） KV | メインの収束バスバー | 8kv |
| フィーダー回路 | 6kv |
| 定格電流（IPX3）*a | メインバスバー | 1000a 、1250a 、1600a 、2000a 、2500a、3150a |
| 垂直バスバー | 1000a（引き出しタイプ）、1500a（引き出し型容量の増加タイプ） ≤2000（プラグインMCCB） |
| 定格短時間の耐摩耗性現在のka/1秒 | メインバスバー | 50、80、100 |
| 垂直バスバー | 50、80、90 |
| 定格ピークは現在のKa/0.1秒に耐えます | メインバスバー | 105、176、220 |
| 垂直バスバー | 105、176、198 |
構造的特性
エンクロージャー保護：
1.スイッチギアエンクロージャー保護レベル：標準エンクロージャーはIP54であり、IP31、IP33、IP4Xはニーズに応じて選択できます。
IP41、IP43、IP5X、IP54。
2。より高いレベルの保護を選択する場合、熱散逸の減少によるスイッチギアの容量削減を考慮する必要があります。
3.引き出しユニットのエンクロージャー保護は、引き出しが接続、テストされ、メインスイッチの閉鎖または開口位置にある場合の製品選択の要件に対するものです。引き出しユニットが削除された位置にある場合、コンパートメントと危険なライブパーツの間の保護レベルは
IPXXB。
4.スイッチギアキャビネット内のコンパートメントの分割は、IEC 439-1、3、または4の要件を満たしており、コンパートメント間の保護クラスはIP2Xの要件を満たしています。

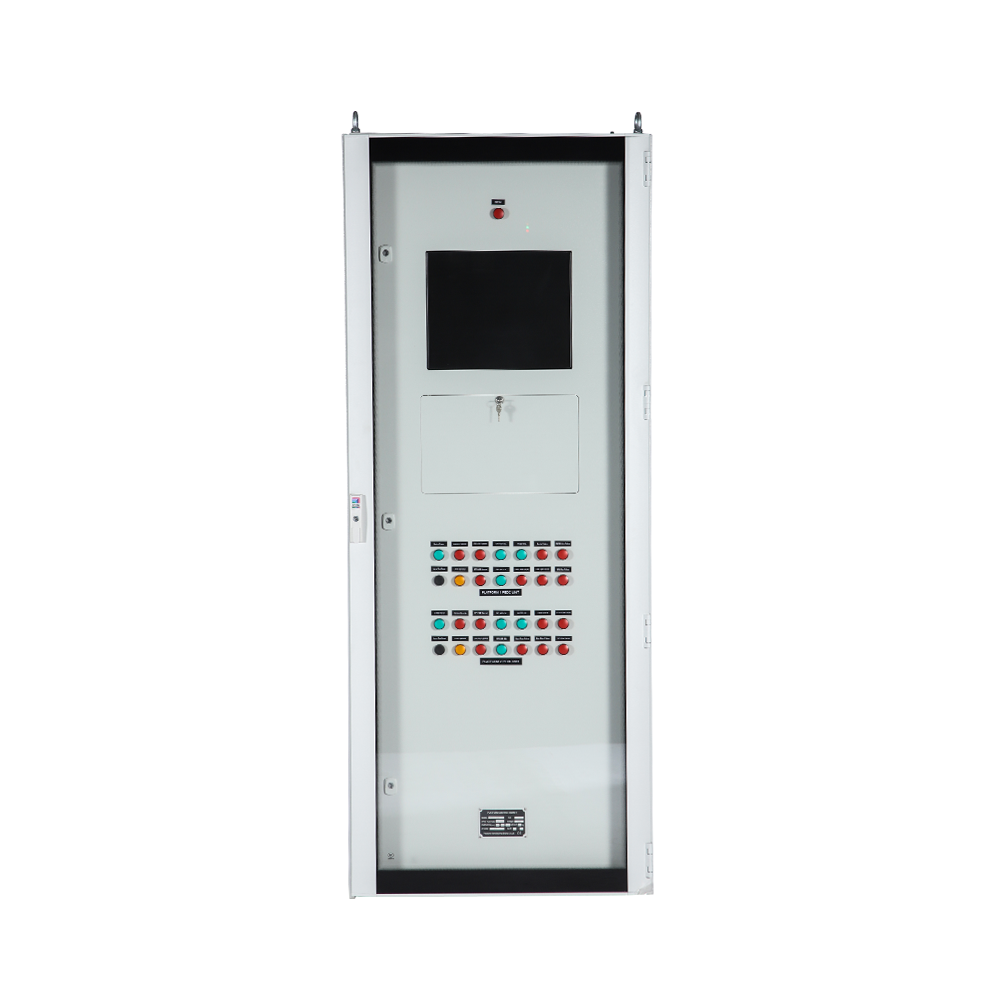

キャビネットの分類：
スイッチギアキャビネットの使用に応じて、さまざまなキャビネット構造に組み立てられ、機能的なユニットフレーム構造を次のキャビネットタイプに分割できます。

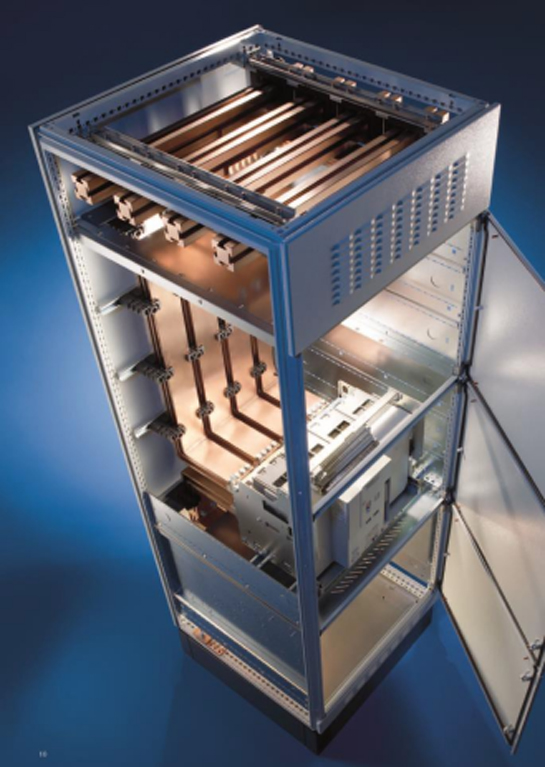

1。PCキャビネット：主に、フレームタイプの回路ブレーカーまたは大容量のナイフ融合スイッチで設置されており、一般的に入ってくるスイッチギアおよび高電流分布コンセントキャビネットに使用されます。 （図2）スイッチング容量とサイズの要件に応じて、PCキャビネットはさまざまな幅を持つことができます。さまざまな種類のフレームタイプの回路ブレーカーまたはナイフ融合スイッチをPCキャビネットに取り付けることができ、必要に応じて1〜3セットのフレームタイプの回路ブレーカーをインストールできます。 2つのフレーム回路ブレーカーがインストールされると、通常、左右の配置が使用されます。左右の配置では、キャビネットの幅は上下の配置と比較して増加しますが、上下の配置と比較して、熱散逸条件はより良く、長い場合は上下の配置よりも優れています。期間フルロード操作。水平バスバーキャビネットリアアレンジメント、定格電流≥4000aの場合、バスバーキャビネットは400mm幅のバスバー移動キャビネットまたはバスバーブリッジの移動を増やす必要があります。水平バスバーキャビネットのトップアレンジメント、定格電流を> 3200A> 3200Aの場合、バスバーキャビネットは300mm〜400mm幅のバスバートランスファーキャビネットを増やす必要があります。
2。MCCキャビネット：主に、モーターコントロールセンターまたは小電流分布センターで使用される、成形ケースサーキットブレーカー、コンタクタ、サーマルリレー、または小容量ナイフ融合スイッチで設置されています。アウトレットには、キャビネット側のアウトレットとキャビネットリアアウトレットの2つのタイプがあります。
3.混合PCとMCCキャビネット：スイッチギアは、PCサーキット用で、一部はMCC回路用です。混合構造を使用すると、キャビネットコンポーネントの設置効率が向上し、スイッチギアの数が減少します。一般に、PCとMCCを分離し、使いやすいキャビネットにフレーム回路ブレーカーと引き出しユニットを見つけることをお勧めします。ただし、特別な状況では、PCとMCCを混合することが許可されています。混合設置の場合、PCはキャビネットの上部に配置する必要があります。ドロワーユニットは下部に配置する必要があり、垂直方向の転送のためにPCと引き出しユニットの間に8Eのスペースがあるはずです。バスバー。詳細については、プライマリプログラムを参照してください。
4。反応性電力補償キャビネット：主に低電圧電力コンデンサと、システムの低電圧反応性電力補償に使用される対応する制御回路の設置。使用中の機器に応じて、自動反応性電力補償キャビネットは、グリッドの反応電力を近似正弦波波形と整流器によって供給され、フィルタリング回路を装備するように補償するように設計されています。
インストール手順 最適な設置手順と品質を確保するために、特別に訓練されたまたは専門的な担当者が、サイトでのガイダンスと監督に責任を負い、これらの指示に従って対応する作業を実行する必要があります。
1。インストールサイトの一般的な要件：
開閉装置を設置する前に、配布室での土木工事を完成させて受け入れ、照明と設置のための電源と換気を装備する必要があります。ディストリビューションルームは、乾燥していて、清潔で、エアコンが整っており、ロック可能なドアがあり、壁とケーブルトレンチを前もって穴を開けています。配布室の天井の高さは地上3000mm以下であってはなりません。すべての配布室の条件は、屋内のスイッチギアの通常の使用のために規定の環境条件を満たすことを保証する必要があります。
2。配布室のレイアウト計画：
スイッチギアキャビネットの場合、サイドケーブルアウトレットを使用すると、すべての設置、試運転、メンテナンスが前面に実行され、壁に壁に取り付けて床面積を節約できます。ケーブルの設置とメンテナンスをキャビネットの後ろで実行する必要があるため、リアケーブルアウトレットを使用する場合、キャビネットは壁から離れて設置するように設計されています。ただし、一般的に言えば、配布室の床面積が許可されている場合は、スイッチギアが壁に設置されていないため、配布室のレイアウトを設計する方が良いため、適切なチャネルを置くことができます。パーティションウォールへのスイッチギア、およびスイッチギアの両側の間のパーティションウォールに向けて、設置、メンテナンス、消防が容易になります。
注文情報
スイッチギアが注文されたら、ユーザーは次の情報を提供する必要があります。
プライマリラインスキームとシングルラインシステム図、システムの目的に関するデータ、定格電圧、定格電流、定格短絡壊れ電流など。
配電室の配置図と配布室の計画レイアウト。
着信および発信ケーブルの仕様。
各スイッチギアキャビネット内で組み立てられるあらゆる種類の電気機器の詳細なモデル、量、および仕様、他のアクセサリーの名前、モデル、および発行される機器のリスト。
二次回路の展開図。
キャビネットの色などのその他の特別な要件。
工場のドキュメントとアクセサリー
メーカーは、配達時に以下の文書とアクセサリーを提供するものとします。 1。配送リスト
2。適合証明書および工場試験報告書。
3。操作手順
4。関連する電気図面
5。メインコンポーネントマニュアル
6。契約で指定されているキャビネットのドアキー、操作ハンドル、およびスペアパーツ。
形状と取り付け寸法
スイッチルームの床のベース：スイッチギアの数が小さく、重量が軽い場合、スイッチルームの床に直接取り付けることができます。設置時の床は非常に平らで、十分な負荷を負担する能力があることが必要です。必要に応じて、インストール調整中にシムをスイッチギアの下に挿入できます。
