電気火災とダウンタイムの防止: UL891 低電圧開閉装置の安全設計の詳細な分析

UL891 低電圧開閉装置の安全哲学

データセンターや製造工場などの重要な施設では、低電圧開閉装置が電力を分配および管理します。設計上の 1 つの欠陥が、致命的な火災やシステム障害につながる可能性があります。 UL891 規格は、北米で数十年にわたって開発され、次の原則に基づいて安全性の世界的なベンチマークを確立しています。 積極的な防御 そして システム的なフォールトトレランス .

I. アーク断層に対する積極的な防御

UL891 は絶縁だけに頼るのではなく、次のことを重視しています。 アーク抑制と迅速な応答 、アーク断層が発生する可能性があり、発生するという前提に基づいています。

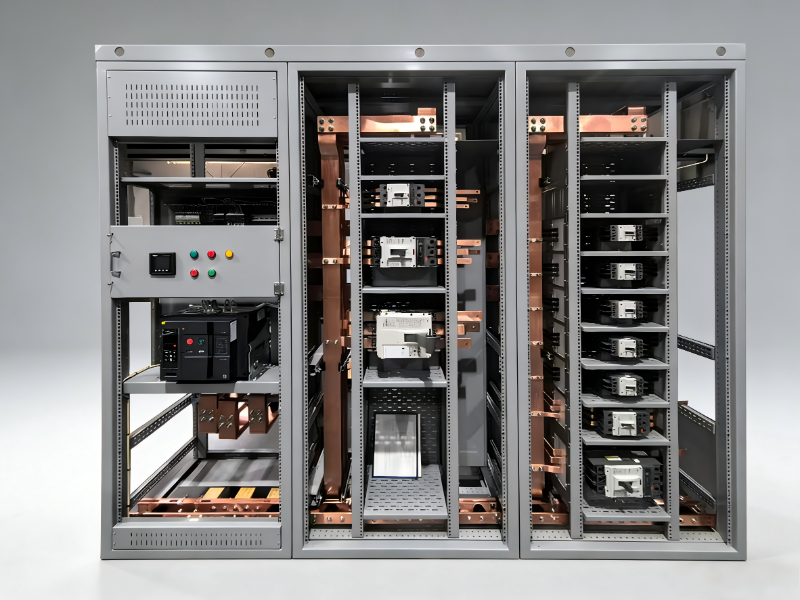

鋼製バリアによる内部隔離

接地されたスチール製バリアがバスバー、ブレーカー、ケーブル、制御コンパートメントを分離し、物理的および熱的絶縁を実現します。

• コンパートメント間での障害の伝播を防ぎます。
• アークブラストを人員から遠ざけるための圧力逃がしベントが含まれています。
• バリアの完全性は極端な条件下で検証されます。

アークフラッシュ保護システム

超高速アーク光センサー ( <1ms 応答) と過電流検出を組み合わせると、以内にシステムをトリップさせることができます。 5～8ミリ秒 — 従来の保護よりもはるかに高速 — エネルギーが破壊的なレベルに達する前に電力をカットします。

II.システムフォールトトレランス

安全性は、個々のコンポーネントではなく、システム全体の設計によって決まります。

1. コンポーネントのディレーティング

バスバーや接続などの主要な通電要素には、 より高い実際の容量 公称定格よりも高く、経年劣化、接続の緩み、予期せぬ負荷に対するバッファーを提供します。

2. 接続の信頼性の確保

終わった 40% 障害の原因は接続ポイントにあります。 UL891 は以下を強制します。

• 動的熱サイクル試験 長年の運用をシミュレートします。
• 材料の適合性と腐食防止 劣化を防ぐ仕様です。

Ⅲ．テストによる検証

UL891 は、最悪の故障状態をシミュレートする厳密な型式試験に依存しています。

短絡強度試験

強い電磁力の下で構造の完全性を検証し、変形や危険なエンクロージャの破損がないことを保証します。

温度上昇試験

持続的な定格電流動作中に重要な場所の温度を監視することで、熱的弱点を特定します。

内部アーク故障テスト

最も要求の厳しい検証では、以下を評価します。

• 炎と破片の封じ込め。
• ドアとパネルの完全性。
• 圧力解放装置の正しい動作。
• 隣接するコンパートメントの保護。

UL891 は単なるコンプライアンスを意味するものではなく、障害を予測し、回復力を備えた設計を行う文化を体現しています。 UL891 準拠の開閉装置を選択することは、 運用継続性 そして 人員の安全 、電気火災やシステム障害に対する重要な障壁を構築します。
