中電圧スイッチギア
P/V-12（d）-W550取り外し可能な交互の電流金属駆動型のスイッチギア
製品の概要
| 名前 | ユニット | パラメトリック | |
| 定格電圧 | KV | 12 | |
| 定格頻度 | Hz | 50 | |
|
定格断熱レベル | 工業周波数に耐える電圧（1分） | KV | 42 |
| 稲妻は電圧に耐える（ピーク） | KV | 75 | |
| メインのバスバー定格電流 | A | 1250A/3150A | |
| 定格短時間の耐電流 | KA | 31.5 | |
| 定格短時間の耐久時間 | S | 4 | |
| 定格ピーク耐電流 | KA | 80 | |
| 保護クラス | スイッチギアハウジング |
| IP41 |
| スイッチギアコンパートメント間 |
| IP2x | |
Smainコンポーネントオプション（サーキットブレーカー）
| 定格電圧 | KV | 12 |
| 定格電流 | A | 630、1250 |
| 定格産業周波数に耐える電圧に耐える（1分） | KV | 42 |
| 定格の稲妻衝動に耐える電圧（ピーク） | KV | 75 |
| 定格の短絡破壊電流 | KA | 25、31.5 |
| 定格短時間の耐電流（4秒） | KA | 25、31.5 |
| 電気寿命 |
| E2 |
| 機械的な生活 |
| 10000（M2） |
メインコンポーネントオプション（アーススイッチ）
| 定格電圧 | KV | 12 |
| 定格短時間の耐電流 | KA | 31.5 |
| 定格の短絡期間 | s | 4 |
| 定格の短絡閉鎖電流 | KA | 80 |
| 定格ピーク耐電流 | KA | 80 |
| 定格産業周波数に耐える電圧に耐える（1分） | KV | 42 |
| 定格の稲妻衝動に耐える電圧（ピーク） | KV | 75 |
| 機械的な生活 | 次 | 2000 |
メインコンポーネントオプション（現在のトランス）
| 定格一次電流（a） | 精度クラスの組み合わせ | 定格出力（VA） | 短時間の熱電流（ka/s） | 定格の動的安定性電流（ka） |
| 50,75,100,150,200 | 0.5/10p10 | 5 | 63 | 125 |
| 250,300,350,400 | 0.5/10p10 | 5 | 63 | 125 |
| 450,500,550,600 | 0.5/10p10 | 5 | 63 | 125 |
| 650,700,800,1000 | 0.5/10p10 | 5 | 63 | 125 |
一次主回路スキーム（二重回路ブレーカーアウトレット）
| メイン配線スキーム | コンポーネント名 | モデル仕様 | 注記 |
| | アーススイッチ | EK6-12/31.5-150 | 定式化を修正しました |
| ケーブルコネクタ | HY5W 囗 -17-45z | 利用可能な他のモデル | |
| 現在のトランス | LDJ-10-140-1 0.5/10p10 | 定式化を修正しました | |
| 真空休憩 | IVB-12/t または VD4/P-12 | 固定定式化（ 630a） | |
| メインバスバー | Tym | 1250A〜3150A | |
| 真空休憩 | IVB-12/t または VD4/P-12 | 固定定式化（630A） | |
| 現在のトランス | LDJ-10-140-1 0.5/10p10 | 定式化を修正しました | |
| ケーブルコネクタ | HY5W 囗 -17-45z | 利用可能な他のモデル | |
| アーススイッチ | EK6-12/31.5-150 | 定式化を修正しました | |
| 使用 | フィード（ケーブル） | ||
| 全体的な寸法 | 550W*1650D*2400H （フロントドアとリアドアを除く深度寸法） | ||
| メイン配線スキーム | コンポーネント名 | モデル仕様 | 注記 |
| |
|
|
|
| 電圧変圧器 | JDZX10-10AR | 定式化を修正しました | |
| ヒューズ | XRNP囗-12 0.5a 50ka | 定式化を修正しました | |
|
|
|
| |
| メインバスバー | Tym | 1250A〜3150A | |
| 真空休憩 | IVB-12/TまたはVD4/P-12 | 固定定式化（1250A） | |
| 現在のトランス | LDJ-10-140-1 0.5/10p10 | 定式化を修正しました | |
| ケーブルコネクタ | hy5w囗-17-45z | 利用可能な他のモデル | |
|
|
|
| |
| 使用 | 着信電報＋ pt | ||
| 全体的な寸法 | 550W*1650D*2400H（フロントドアとリアドアを除く深度寸法） | ||
| 使用 | pt | フィーダ | フィーダ | フィーダ | フィーダ | pt |
|
メインコネクタワイヤグループの組み合わせプログラムケース | | |||||
| 使用 | 着信電報 | フィーダ | Incommunicado | 親組合 | フィーダ | 着信電報 |
| キャビネット幅の寸法 | 550 | 550 | 550 | 550 | 550 | 550 |
| 使用 |
|
| フィーダ |
|
| フィーダ |
|
| |
|
メインコネクタワイヤグループの組み合わせプログラムケース | | ||||||||
| 使用 | 着信電報 | pt | フィーダ | Incommunicado | 親組合 | フィーダ | PT | 着信電報 | |
| キャビネット幅の寸法 | 1000 | 800 | 550 | 1000 | 1000 | 550 | 800 | 1000 | |

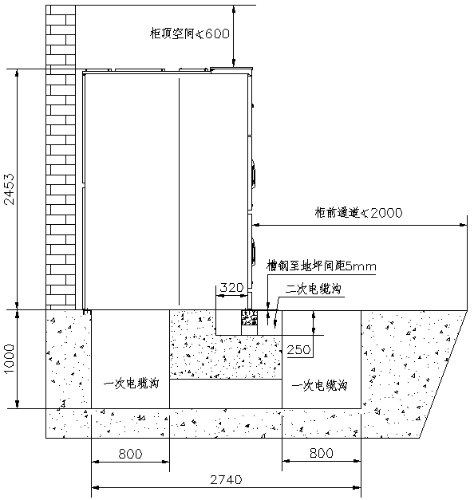

スイッチギアのインストールレイアウト：3
